 bras oscilliant

Aller en bas
Aller à la page : 1, 2, 3, 4  Suivant
AuteurMessage
lelo

lelo

Masculin Messages : 6
-Date d'inscription : 13/02/2012
-Age : 30
-Localisation : saint-lo
-Emploi/loisirs : charpentier, constructeur ossature bois

bras oscilliant Empty
MessageSujet: bras oscilliant   bras oscilliant I_icon_minitimeDim 19 Fév - 19:34

esque quelqun a essayé de posé un bras oscilliant de 600 gsr ci i je pouré avoir des info ladessus merci tout le monde.
Revenir en haut Aller en bas
BBOSSCDM

BBOSSCDM

Masculin Messages : 2667
-Date d'inscription : 05/06/2011
-Age : 32
-Localisation : toulouse
-Emploi/loisirs : technicien multitechnique

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeDim 19 Fév - 19:39

je déplace le sujet au bon endroit !!

merci de faire un effort sur ta facon d'écrire !!!
Revenir en haut Aller en bas
manu

manu

Masculin Messages : 849
-Date d'inscription : 08/06/2011
-Age : 40
-Localisation : Epernon (28)
-Emploi/loisirs : Electro-mécanicien / Guitare, moto, photo, Chouky <3

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeLun 20 Fév - 21:15

Je me suis posé la même question et visiblement c possible sans trop de modif, pour le moment les seuls que j'ai trouvé qui on fait la modif sont des professionnel, j'attend de voir si quelqu'un se lance à le faire à la maison pour voir la complexité du truc lol. A mon avis le seul interet de la modif et ésthetique, j'éspère même que c pas pire apres...
Revenir en haut Aller en bas
GSRom

GSRom

Masculin Messages : 42
-Date d'inscription : 23/01/2012
-Age : 34
-Localisation : Bayonne
-Emploi/loisirs : Chargé d'affaire

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeJeu 4 Avr - 13:13

Salut les gars! Moi je me suis lancé dans la modif!
Pour l'instant j'ai une partie du matos et les cotés, me reste plus qu'à trouver le temps!
Revenir en haut Aller en bas
Rafale

Rafale

Masculin Messages : 116
-Date d'inscription : 13/03/2013
-Age : 33
-Localisation : proche de Corbeil Essonne
-Emploi/loisirs : Monteur GTR SNECMA

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeJeu 4 Avr - 16:30

Des photos ???
Revenir en haut Aller en bas
GSRom

GSRom

Masculin Messages : 42
-Date d'inscription : 23/01/2012
-Age : 34
-Localisation : Bayonne
-Emploi/loisirs : Chargé d'affaire

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeJeu 4 Avr - 16:35

C'est en cours!
Je recherche des roulements a aiguilles type koyo
Dim: int 25 ext 35 longueur 35 mais peut importe je pourrai les additionner si ils sont trop court. Quelqu'un pourrait il m'aider?
Revenir en haut Aller en bas
cooper

cooper

Masculin Messages : 1808
-Date d'inscription : 28/02/2012
-Age : 39
-Localisation : Somme

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeJeu 4 Avr - 16:54

c'est bien un roulement que tu cherches, pas une douille à aiguilles ou une cage à aiguilles ?


Dernière édition par cooper le Jeu 4 Avr - 17:00, édité 1 fois
Revenir en haut Aller en bas
GSRom

GSRom

Masculin Messages : 42
-Date d'inscription : 23/01/2012
-Age : 34
-Localisation : Bayonne
-Emploi/loisirs : Chargé d'affaire

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeJeu 4 Avr - 16:59

Je viens de trouver sur un site de roulement 123 roulements.

Les photos quand je les aurait reçu!
Revenir en haut Aller en bas
GSRom

GSRom

Masculin Messages : 42
-Date d'inscription : 23/01/2012
-Age : 34
-Localisation : Bayonne
-Emploi/loisirs : Chargé d'affaire

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeJeu 4 Avr - 16:59

C'est une douille a aiguille!
Revenir en haut Aller en bas
cooper

cooper

Masculin Messages : 1808
-Date d'inscription : 28/02/2012
-Age : 39
-Localisation : Somme

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeJeu 4 Avr - 17:02

moi je ne voyais que de 25x33 ou 25x37
Revenir en haut Aller en bas
headfire



Masculin Messages : 231
-Date d'inscription : 21/01/2013
-Age : 36
-Localisation : saint-dizier

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeJeu 4 Avr - 19:15

qu'apporte cette modifications?
Revenir en haut Aller en bas
lino0057

lino0057

Masculin Messages : 1964
-Date d'inscription : 29/01/2013
-Age : 33
-Localisation : metz
-Emploi/loisirs : mécanicien auto

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeJeu 4 Avr - 19:28

un bras plus beau ? Wink
Revenir en haut Aller en bas
GSRom

GSRom

Masculin Messages : 42
-Date d'inscription : 23/01/2012
-Age : 34
-Localisation : Bayonne
-Emploi/loisirs : Chargé d'affaire

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeJeu 4 Avr - 19:34

Exactement il s'agit juste d'une modification esthétique.
Revenir en haut Aller en bas
cooper

cooper

Masculin Messages : 1808
-Date d'inscription : 28/02/2012
-Age : 39
-Localisation : Somme

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeJeu 4 Avr - 20:25

c'est clair qu'on peut faire difficilement plus moche qu'un tube rectangulaire. silent
ils en ont pourtant des sympa en magasins chez suz Neutral
Revenir en haut Aller en bas
fabrice41



Masculin Messages : 10
-Date d'inscription : 28/08/2012
-Age : 44
-Localisation : sambin

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeSam 6 Avr - 23:49

J'Y PENSE DEPUIS UN LONG MOMENT MAIS J'AI PAS EU LE TEMPS DE ME LANCER ET J'ESPERE GSROM QUE TU NOUS FERAS PARTAGER TA MODIF ,TUTO OU COTE ET MATERIEL NECESSAIRE POUR LA MODIF ,BON COURAGE
Revenir en haut Aller en bas
blackbird59

blackbird59

Masculin Messages : 17105
-Date d'inscription : 05/12/2012
-Age : 49
-Localisation : valenciennois
-Emploi/loisirs : chauffeur/livreur/magasinier Running/VTT

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeDim 7 Avr - 10:05

tu n'as pas peur que cela change le comportement de ta moto ?

cheers
Revenir en haut Aller en bas
GSRom

GSRom

Masculin Messages : 42
-Date d'inscription : 23/01/2012
-Age : 34
-Localisation : Bayonne
-Emploi/loisirs : Chargé d'affaire

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeDim 7 Avr - 10:22

Je vais reprendre les cotes exactes avant de démonter et remettre la moto en configuration d'origine!
Revenir en haut Aller en bas
GSRom

GSRom

Masculin Messages : 42
-Date d'inscription : 23/01/2012
-Age : 34
-Localisation : Bayonne
-Emploi/loisirs : Chargé d'affaire

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeLun 8 Avr - 19:47

Comme promis j'ai avancé sur le bras oscillant!

Après démontage des roulements des 2 bras oscillants il y a une différence entre les deux:

L'un est une douille à aiguille de 25*32*35 (GSR 750)
L'autre est une douille à aiguille de ??*35*35 (GSR 600)

Le but est d'avoir le diamètre intérieur de celui du 750 et le diamètre extérieur du 600.

J'ai donc trouvé des douilles de 25*35. Mais la longueur est de 20mm.

Si j'en accole 2 j'ai une longueur de 40mm.

Nouveau problème: il y a un épaulement à 35mm de l'entrée de l'axe, est ce que quelqu'un aurait une idée pour usiner mon bras oscillant?

Enfin j'ai raccourci le bras de 4.5mm celui de la 600 mesure 235mm celui du 750 mesure 230.5mm. Il est prêt à rentrer dans le cadre.

Maintenant juste quelques photos avant la mise en peinture.

C'est quand même bien plus jolie non?

bras oscilliant Img_2810

Voila le bras avant le raccourcissement:

bras oscilliant Img_2811

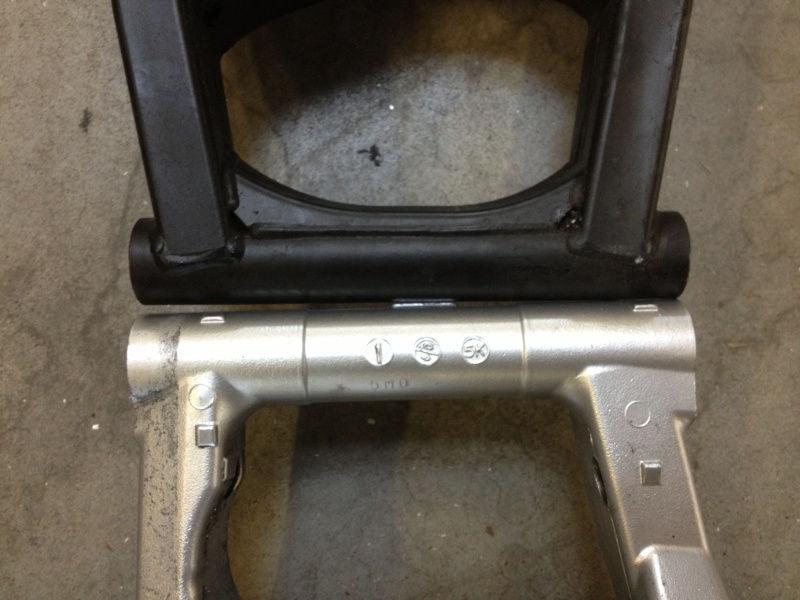

Voila les deux bras face à face après avoir effectué la modif:

bras oscilliant Img_2813

Allez si quelques d'entre vous ont une idée ou connaissent une entreprise qui pourrait me ré-usiner l'intérieur du BO n'hésitez pas à me donner vos conseils.

Gaz!
Revenir en haut Aller en bas
la saussouze

la saussouze

Masculin Messages : 9481
-Date d'inscription : 23/04/2011
-Age : 41
-Localisation : champs sur marne
-Emploi/loisirs : employé communal rugby moto jeux

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeLun 8 Avr - 21:04

sacré chantier mais j'ai hâte de voir le résultat et bon courage pour la suite

_________________
bras oscilliant Admin-11bras oscilliant Untitl11
Revenir en haut Aller en bas
http://www.forumgsr750.com
cooper

cooper

Masculin Messages : 1808
-Date d'inscription : 28/02/2012
-Age : 39
-Localisation : Somme

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeLun 8 Avr - 21:04

perso, soit je mettrais un bague de 25x35x15 entre l'épaulement et la douille, soit j'aurais carrément remplacé la douille par une bague bronze en 25x35x35.

tu vas surement devoir aussi jouer avec tes bagues d'axe de roue pour aligner la chaine d'un coté et l'etrier de frein de l'autre.
niveau longueur axe bras/axe roue ça donne quoi en écart 600/750? car c'est là que va se jouer le changement de comportement de conduite.


Dernière édition par cooper le Lun 8 Avr - 21:09, édité 1 fois
Revenir en haut Aller en bas
stef

stef

Masculin Messages : 52
-Date d'inscription : 06/04/2013
-Age : 45
-Localisation : toulon
-Emploi/loisirs : vtt

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeLun 8 Avr - 21:08

Beau travail ..tu es courageux ..bonne continuation ...j'ai hâte de voir le rendu final.
bras oscilliant 1133833840
Revenir en haut Aller en bas
GSRom

GSRom

Masculin Messages : 42
-Date d'inscription : 23/01/2012
-Age : 34
-Localisation : Bayonne
-Emploi/loisirs : Chargé d'affaire

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeLun 8 Avr - 21:11

Tu t'y connais? Si je mets une bague en bronze comment je fais le roulements? Et sinon tu sais ou je pourrai trouver des douilles de 15mm?
Revenir en haut Aller en bas
cooper

cooper

Masculin Messages : 1808
-Date d'inscription : 28/02/2012
-Age : 39
-Localisation : Somme

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeLun 8 Avr - 21:22

c'est la bague qui va servir de "roulement", le bronze ça résiste très bien au frottement et l'angle de rotation sur un bras oscillant est faible, une 20aine de degré, avec une vitesse "de rotation" très très faible aussi.
c'est une des solutions de réparation pour des roulements de train ar de voiture HS.
une douille de 15 de large tu trouveras pas, ça m'étonnerais.
Revenir en haut Aller en bas
GSRom

GSRom

Masculin Messages : 42
-Date d'inscription : 23/01/2012
-Age : 34
-Localisation : Bayonne
-Emploi/loisirs : Chargé d'affaire

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeLun 8 Avr - 21:32

Oui j'ai cherché! Je ne trouve pas! Est ce que je peux mettre une bague en bronze de 32x35x35 et le roulement d'origine?
Revenir en haut Aller en bas
cooper

cooper

Masculin Messages : 1808
-Date d'inscription : 28/02/2012
-Age : 39
-Localisation : Somme

bras oscilliant Empty
MessageSujet: Re: bras oscilliant   bras oscilliant I_icon_minitimeLun 8 Avr - 21:42

non puisque la bague est de la taille du roulement.

malheureusement t'auras pas 10 solutions,

soit tu ne mets qu'un roulement de 20 directement en buté sur l'épaulement et c'est tout. mais je conseille pas car toutes les forces vont s'exercer sur "seulement" 20mm de chaque cotés. (ça pourrait marcher mais bon pas top silent)

soit une bague de 15mm sur l'épaulement + ton roulement de 20. et là les forces se répartiront sur la bague et le roulement, donc 35mm de chaque cotés.
http://www.123roulement.com/accessoire-bagues-BNZ-BNZ25-35-15.html

soit seulement une bague de 35mm. et là pareil c'est répartie sur les 35mm comme d'origine.
http://www.123roulement.com/accessoire-bagues-BNZ-BNZ25-35-35.html

je sais, c'est pas donné, mais les prix des alliages sont tellement élevés maintenant Rolling Eyes
